最大6 mm

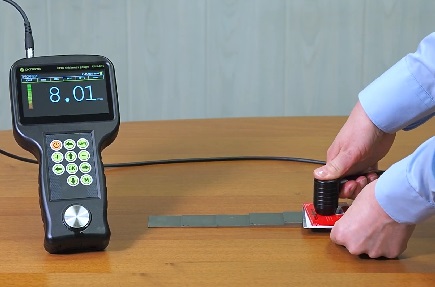

EM1401 UT超音波厚さ計は、トランスデューサと金属の間の動作ギャップが最大6 mmの鋼管、板金、ロッド、その他の製品の厚さを測定します。ギャップは、汚れ、錆、塩分堆積物、塗料、ワニス、エナメル、プラスチック、またはその他の非導電性コーティングで構成される場合があります。
EM1401 UT厚さ計には、衝撃防止ガラスで保護されたカラーディスプレイがあります。
この装置は、金属の異方性、複数の反射体の使用、外部干渉への暴露などの妨害要因が存在する場合でも正確な厚さ測定を提供する特別なデータ処理アルゴリズムを使用しています。自動厚さ測定モードに加えて、EM1401 UTは最初のエコーと任意の2つのエコー間の差に基づく手動測定モードを使用できます。手動モードは、ひどく腐食した物体に推奨されます。
試験対象物の表面にトランスデューサを近づけるだけです
平らな表面と曲率半径が10 mm以上の表面の両方で動作します
標準EMAトランスデューサの場合、試験対象物表面の動作温度範囲は-20…+80 °Сです。特別なEMT14014Tトランスデューサは、最大750 °Cに加熱された物体の厚さを測定します

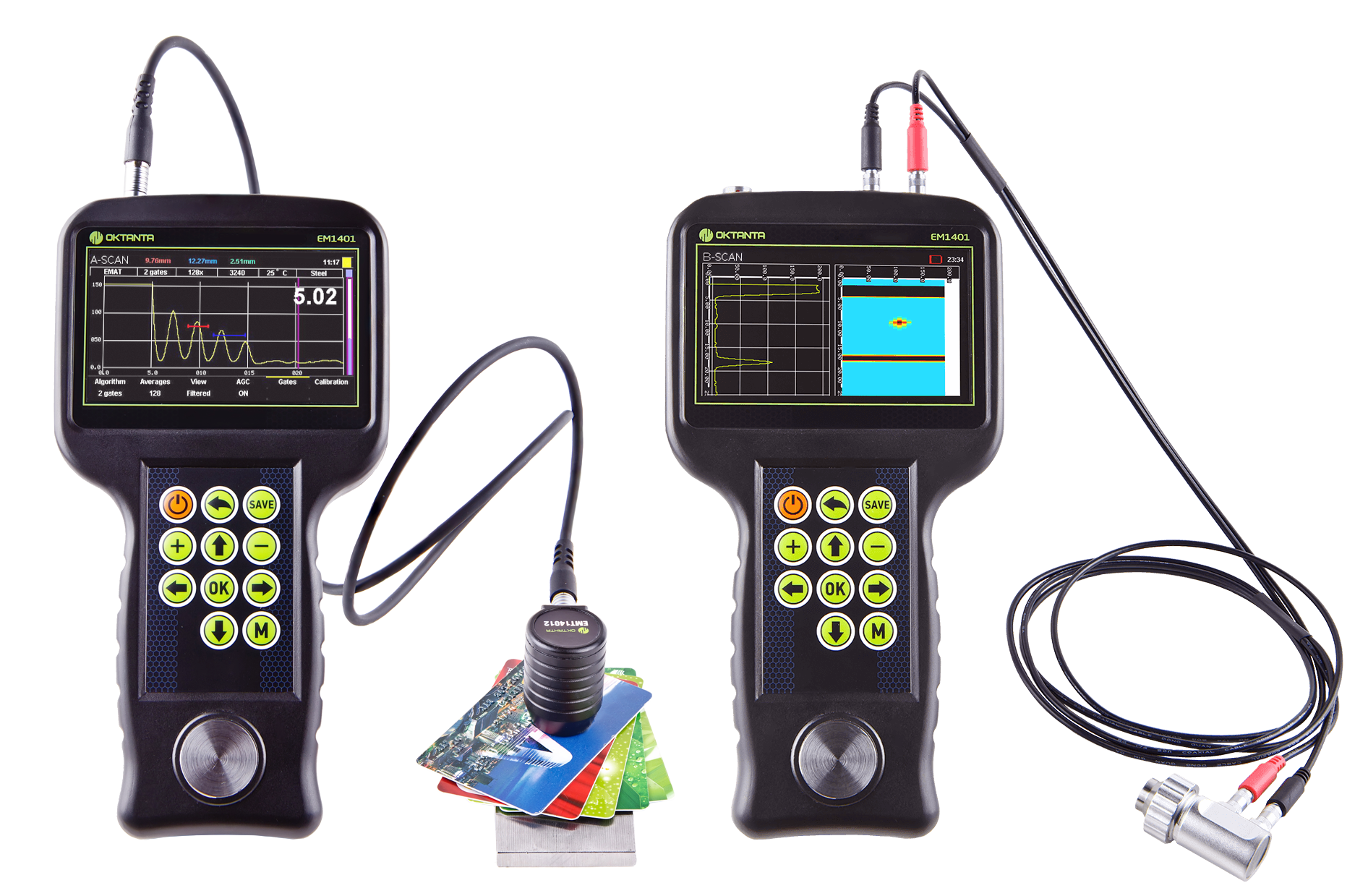

EM1401 UTでは、ユーザーがA-scanを分析し、B-scanを視覚化し（3つの表示オプション）、C-scanへのデータのマトリックス形式での便利な保存が可能です。必要に応じて、ユーザーはゲートで作業し、厚さ測定モード、信号処理パラメータなどを選択できます。
EM1401 UTは以下で動作できます：
• 永久磁石付き標準EMAトランスデューサ。

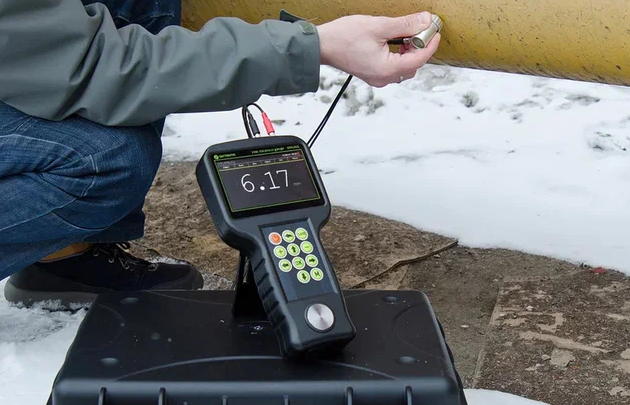

• 圧電トランスデューサ：
– トランスデューサ5 MHz、開口直径10 mm、
– トランスデューサ5 MHz、開口直径7.2 mm、
– トランスデューサ10 MHz、開口直径5 mm。
EM1401 UTは、温度によって引き起こされる金属内の音波伝播速度の変化を考慮する特別なアルゴリズムを実装しています。
動画を見る (3分)
技術仕様
EM1401 UT厚さ計
-
動作周囲温度範囲-20…+50 °С
-
バッテリー再充電なしの連続作業時間7時間
-
音速設定範囲1000…9999 m/s、1 m/sステップ
-
1秒あたりの最大測定回数16
-
寸法232 x 135 x 44 mm
EMAトランスデューサの場合：
-
鋼の厚さ測定範囲2…80 mm
-
ギャップなしの鋼の厚さ測定範囲2…200 mm
-
厚さ測定誤差 2…25 mm0.08+0.001·Н mm
-
厚さ測定誤差 25…200 mm0.1+0.005·Н mm
-
EMT14012トランスデューサと試験対象物間の許容ギャップ最大4 mm
-
ЕМТ14013トランスデューサと試験対象物間の許容ギャップ最大6 mm
-
試験対象物表面の法線に対するトランスデューサの許容傾斜±25 °
-
試験対象物表面の最小許容曲率半径≥10 mm
-
装置の動作周波数4 MHz
-
試験対象物表面の動作温度範囲-20…+80 °C
（EMT14014Тトランスデューサ使用時は-20…+750 °C）
圧電トランスデューサの場合：
-
鋼の厚さ測定範囲0.5…300 mm
-
厚さ測定誤差 0.5…25 mm0.08 mm
-
厚さ測定誤差 25…300 mm0.1 mm
-
試験対象物表面の最小許容曲率半径25 mm
-
装置の動作周波数5 MHz、10 MHz
-
試験対象物表面の動作温度範囲-10…+60 °C
アクセサリ
最大750 °Cに加熱された物体との動作のための高温EMAトランスデューサ
最大3 mmのギャップでの動作のためのトランスデューサ
最大4 mmのギャップでの動作のためのトランスデューサ
最大4 mmのギャップでの動作のためのトランスデューサ
最大7 mmのギャップでの動作のためのトランスデューサ
最大7 mmのギャップでの動作のためのトランスデューサ
圧電トランスデューサ5 MHz、10 mm
圧電トランスデューサ5 MHz、7.2 mm
圧電トランスデューサ10 MHz、5 mm
EM1401、EM1401 UT厚さ計用電源アダプタ
EM1401 UT、EM1401、EM1501 EMAトランスデューサを接続するためのケーブル
EM1401 UT、EM1501圧電トランスデューサを接続するためのケーブル
EM1401、EM1401 UT厚さ計用保護カバー
ЕМТ14012用保護キャップ
ЕМТ14013用保護キャップ
